Blower-Door-Messung & Thermografie

Eine undichte Gebäudehülle kostet Energie, aber das ist nicht das größere Problem. Wo warme Innenluft durch Fugen nach außen strömt, kühlt sie unterwegs ab – und gibt Feuchtigkeit an die Konstruktion ab. Über Jahre entstehen so Schäden, die niemand sieht, bis sie teuer sind.

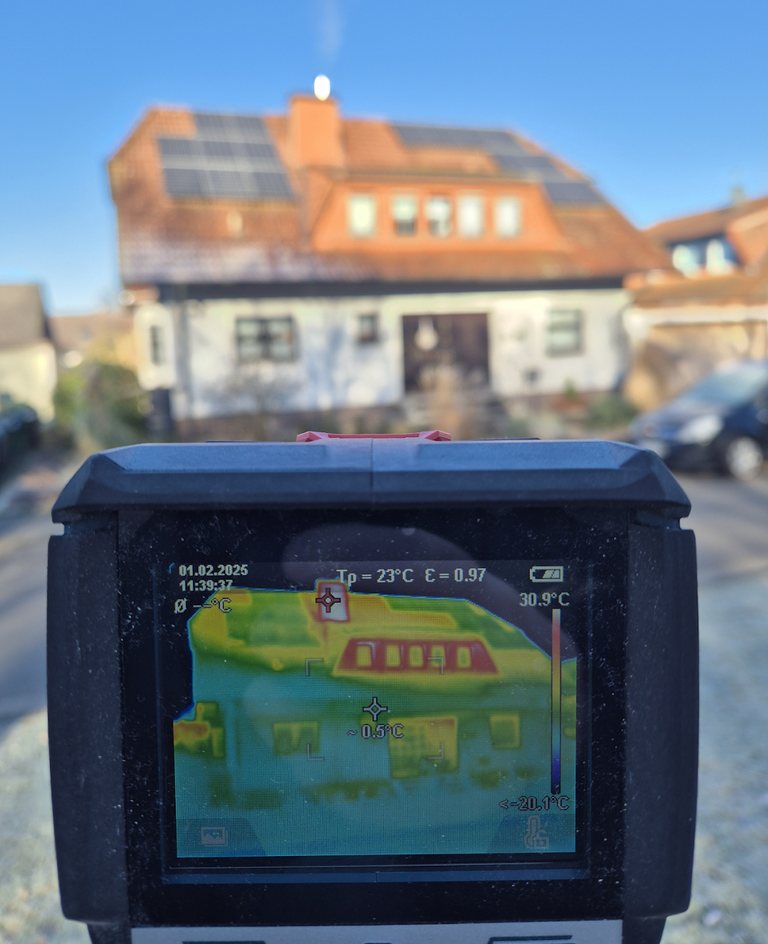

Wärmebildkamera im Vordergrund, im Display die Thermografie eines Wohnhauses mit Solaranlage — Thermografie: Wärmeverluste der Gebäudehülle sichtbar machen

Blower-Door-Messung

Bei der Luftdichtheitsmessung wird ein Gebläse in eine Außentür eingesetzt und im Gebäude ein definierter Über- und Unterdruck erzeugt. Gemessen wird, wie viel Luft nachströmt. Das Ergebnis ist der n50-Wert – eine harte Zahl, die sich mit den Anforderungen aus GEG und Förderprogrammen vergleichen lässt.

Bei Neubauten und bei geförderten Sanierungen ist die Messung meist ohnehin gefordert. Bei Bestandsgebäuden ist sie der schnellste Weg, um zu verstehen, warum es zieht.

Leckageortung

Der Messwert allein sagt nur, wie dicht das Gebäude ist. Interessanter ist, wo es undicht ist. Unter Unterdruck lassen sich die Leckagen aufspüren und mit Fotos dokumentieren. Typische Fundstellen: Anschluss Fensterbank, Dachgeschossausbau an der Traufe, Rollladenkästen, Durchdringungen für Leitungen, der Übergang vom Mauerwerk zur Dachschräge.

Bester Zeitpunkt bei Neubau und Dachausbau: wenn die Luftdichtheitsebene fertig, aber noch zugänglich ist. Dann lässt sich jede gefundene Leckage sofort schließen. Nach dem Verputzen und Verkleiden wird aus einer Minutenarbeit eine Baustelle.

Thermografie

Die Wärmebildkamera zeigt Oberflächentemperaturen und macht damit sichtbar, was sonst verborgen bleibt: Wärmebrücken, fehlende oder lückenhafte Dämmung, Hohlräume und feuchte Bauteile. Aufnahmen von außen und innen ergänzen sich. Am aussagekräftigsten sind sie in der kalten Jahreszeit, wenn zwischen innen und außen ein deutlicher Temperaturunterschied herrscht.

Beispielaufnahmen aus der Wärmebildkamera

Die folgenden Aufnahmen zeigen, wie Fassaden, Fenster, Raumecken und Heizflächen im Wärmebild aussehen. Die Farben stehen für Oberflächentemperaturen: Blau und Violett sind kühl, Gelb, Orange und Rot sind wärmer.

Wärmebild einer Fassade von außen mit Fenster; Glasflächen gelb bis rot, Wandflächen blau bis grün — Fassade von außen: Fensterflächen und einzelne Anschlussbereiche erscheinen deutlich wärmer als die Wandflächen.

Wärmebild eines Fensters; Rahmen und Laibung gelb bis rot, umgebende Wand blau bis grün — Fenster im Wärmebild: Rahmen und Laibung zeichnen sich wärmer ab als die umgebende Wand.

Wärmebild eines Fensters; über dem Fenster ein orange bis rot gefärbter Bereich — Fenster mit Sturzbereich: Oberhalb des Fensters sind deutlich höhere Oberflächentemperaturen zu erkennen.

Wärmebild einer Fläche mit waagerechten Fugen, die als rote Linien in einer orange gefärbten Fläche erscheinen — Bauteil mit waagerechten Fugen: An den Fugen und Rändern treten höhere Oberflächentemperaturen auf.

Wärmebild einer Raumecke mit einem kühleren, blau gefärbten Streifen entlang der Anschlusslinie zweier Flächen — Raumecke im Wärmebild: Entlang der Anschlusslinie zweier Flächen zeichnet sich ein kühlerer Streifen ab. Das kann auf eine Wärmebrücke oder eine Undichtigkeit hindeuten.

Wärmebild eines Heizkörpers; auf der rechten Seite rot bis weiß, nach links zu grün bis blau abnehmend — Heizkörper im Wärmebild: Die Wärme verteilt sich von der Zulaufseite her, die Fläche ist nicht gleichmäßig warm.

Wärmebild eines Gliederheizkörpers mit warmem oberem Bereich und warmem Zulaufrohr, im unteren Teil kühl — Gliederheizkörper im Wärmebild: Zulaufrohr und oberer Bereich sind warm, der untere Teil bleibt deutlich kühler.

Zur Einordnung: Je nach Einstellung legt die Kamera die Farbskala bei jeder Aufnahme neu fest, deshalb lassen sich Farben aus verschiedenen Bildern nicht unmittelbar vergleichen. Ein Wärmebild ist eine Momentaufnahme. Wie aussagekräftig es ist, hängt vom Temperaturunterschied zwischen innen und außen, von Witterung und Sonneneinstrahlung sowie von der Oberfläche ab. Ob eine auffällige Stelle tatsächlich ein Mangel ist, zeigt erst die Gesamtbetrachtung des Gebäudes.

Lüftungskonzept

Wird eine Gebäudehülle dichter gemacht, muss der Luftwechsel anders sichergestellt werden – das schreibt DIN 1946-6 vor. Es wird gerechnet, ob die freie Lüftung ausreicht oder ob eine Lüftungsanlage nötig wird, und bei welcher Variante das Verhältnis von Aufwand und Nutzen stimmt.
